TES AWAL -- VLSM (VARIABLE LENGTH SUBNET MASK)

VLSM digunakan untuk membagi IP address menjadi beberapa network.berguna agar menghindari pemborosan pemakaian / pemberian IP address ke instansi tertentu.VLSM membagi network bukan berdasarkan kelas melainkan berdasarkan subnetmask atau disebut juga Classless Inter-Domain Routing (CIDR)

.

Soal

diketahui :
*Sebuah Gedung 5 lantai
*IP Lokal 200.0.1.0/24
*IP Lokal 200.0.2.0/24
*Kebutuhan perlantai :
# 11 PC untuk Accountung Staff
# 3 PC untuk Ruang Server
# 7 PC untuk IT Staff
# 28 PC untuk Operatinal Staff
# 30 PC untuk CS Staff

1. RANCANGLAH NETWORK SKEMANYA
2. SUBNET SESUAI KEBUTUHAN
TULISKAN SUBNET DALAM TABEL

Jawaban



IP = 200.0.1.0/24

Jumlah divisi = 5

Jumlah lantai = 5

Jumlah router per lantai = 5

#Subnet untuk Router per divisi = 5x (5x 3 Host + 5x (NID+BID))

Berarti 2ⁿ – 2 >= 125, n = 7, jumlah vlsm = 128

Net prefix = 32 – 7 = 25

IP router menjadi 200.0.1.0/25 – 200.0.1.127/25 dengan netmask 255.255.255.128

Pembagian Host/router = 5

Subnet untuk Router per lantai =  5×2 Host + 5x(NID + BID) = 20

Berarti 2ⁿ – 2 >= 20, n = 5, jumlah vlsm = 32

Net prefix = 32 – 5 = 27

IP router menjadi 200.0.1.128/27 – 200.0.1.159/27 dengan netmask 255.255.255.224

Pembagian Host/router = 4

Subnet untuk per divisi per lantai =  79host + 5 router + NID + BID = 86

IP = 200.0.2.0/24

Berarti 2ⁿ – 2 >= 86, n = 7, jumlah vlsm = 128

Net prefix = 32 – 5 = 27

IP router menjadi 200.0.2.0/25 – 200.0.2.127/25 dengan netmask 255.255.255.128

Pembagian Host/router = 7

Subnet per divisi dengan range IP sesuai kebutuhan dengan VLSM

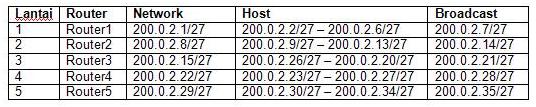

Hasil Subnet

Gambar skema Network
